HSV-162C 系列伺服驱动单元
伺服驱动该系列为低压220V双轴伺服驱动单元，支持脉冲量控制，可适配绝对式编码器及增量式编码器。 在上电时通过IO口上传电机绝对位置，不需要外加通讯线缆。 AC220V输入 双轴驱动单元 · 通过IO上传绝对位置 · 支持多摩川绝对式编码器/增量式编码器 · 产品型号说明(示例：HSV-162C-030M)
使用说明下载产品特点
FeaturesHSV |
— |
162C |
— |
030 |
M/S |
（1） |
（2） |
（3） |
（4） |
序号 |
含义 |
（1） |
华中数控伺服驱动单元 |
（2） |
162C系列驱动 |
（3） |
驱动规格 |
（4） |
M-主模块； S-从模块 |
l 驱动规格及编码器接口
规格及型号 |
电机编码器接口 |
支持 全闭环 |
|||
产品系列 |
规格 |
增量式 ① |
绝对式 |
||
多摩川 |
SICK/BISS C/海德汉 |
||||
HSV-162C- |
030 |
ü |
ü |
||
①支持2500增量式编码器；
产品参数
Product parametersl 驱动规格及基本参数说明
规格 |
额定电流（A） |
最大电流（A） |
|
|
HSV-162C-030M HSV-162-030S |
9.6 |
14.4 |
|
产品尺寸

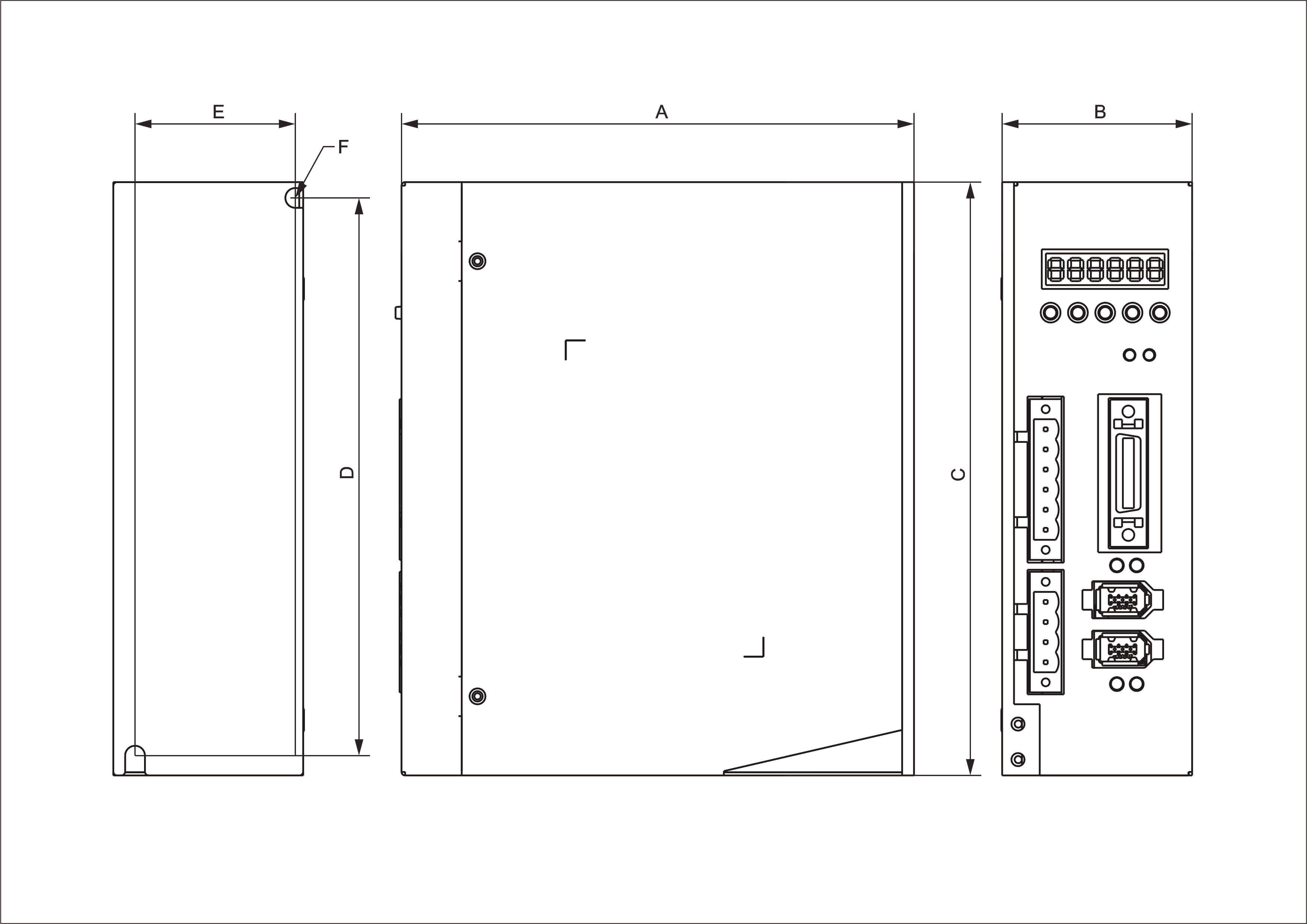

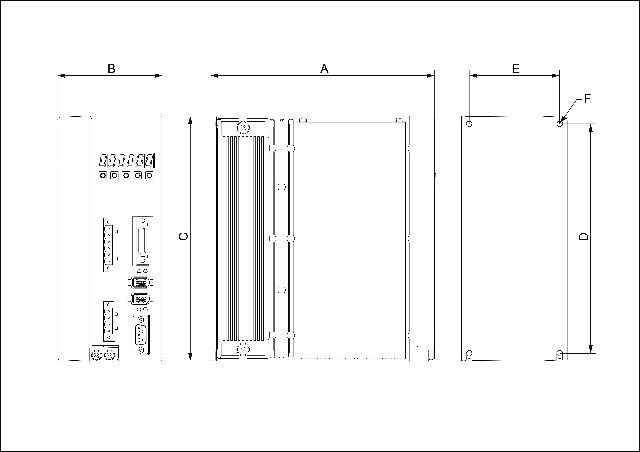

Product Sizel 外形及安装尺寸
产品型号 |
A |
B |
C |
D |
E |
F |
HSV-162C-030M |
173.5 |
82 |
190 |
178 |
70 |
φ4.6 |
产品型号 |
A |
B |
C |
D |
E |
F |
HSV-162-030S |
173.5 |
68 |
190 |
180.5 |
58 |
φ5 |
